光纤直放站是应用光纤通信技术，研制设计出的系列光纤传输直放站。大量借鉴国外的先进设计思想和经验，采用国外优质器件，保证了产品的高品质，技术性能达到国际一流水平，是用户的最佳选择。
它利用光纤作为传输媒介，来代替直放站空中无线传输，将基站信号传送到需要覆盖的地方，再将射频信号反射出去，是一种解决覆盖死角和传输盲区问题的行之有效的手段。
系列光纤直放站可以使用在高速公路、隧道、郊区、展览中心、高级饭店、宾馆、商场、写字楼、乡镇等场所。
高伦的光纤直放站与其他类型无线直放站相比较，有以下特点：
产品优势
n 采用线性化设计，具有优良的超线性， 带内互调小于-60dBc；
n 具有优良的噪声系数特性，系统的噪声系数小于≤5dB;
n 具有优异的EMC性能，使系统最大限度的不受外界环境条件影响；
n 采用成熟完备的电源备份及智能切换技术，充分提高系统的可靠性能；
n 采用高Q高性能的腔体滤波技术，具有优异的线性度和插入损耗，使系统的性能得到最大限度的发挥；
n 优良的整体结构设计技术，保障系统的可扩展性和可靠性；
n 系统机型具有高度成熟，高度稳定，高度可靠且久经考验。
n 光纤直放站的工作环境参量：
Ø 1、工作环境温度：-20 to +55℃；
Ø 2、 存储环境温度：-40 to +85℃；
Ø 3、 工作环境湿度：0~95% (无冷凝);
Ø 4、 IP等级：IP65（远端机）；
Ø 5、 电源供电：90~265VAC; 50-60Hz；

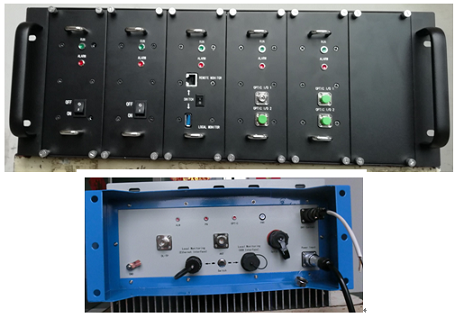

硬件设计
n 19英寸机架或挂墙安装;
n 挂墙安装机箱为IP65防水型机箱设计，能适应各种野外环境和气候条件下的安装运行要求；
n 机箱采用了屏蔽设计，对电磁泄漏有很大的抑制，可减小电磁波向外泄漏，减小干扰。
n 采用机电一体化设计，外形美观，安装方便。
系列光纤直放站可以使用在高速公路、隧道、郊区、展览中心、高级饭店、宾馆、商场、写字楼、乡镇等场所。
|
型号： 类别号： |
QT350M33-2 |
|
工作频率范围 |
UL:351~358MHz/DL: 361~368MHz |
|
射频监控接口 |
-40dBc(上行) |
|
带内波动 |
≤3dBp-p |
|
射频输入端口 |
1（收发合用） |
|
最大输入射频功率 |
≤10dBm (建议结合远端机的输出功率和增益决定输入功率) |
|
上行最大输出功率 |
0dBm±2dBm@OMU UL |
|
系统增益（1近端机+1远端机） |
50dB（±2dB） |
|
驻波比 |
≤1.5:1 |
|
光端口 |
4（收发合用） |
|
光波长 |
1310nm/1550nm(下行/上行) |
|
支持远端机数量* |
4 (可扩展到6) |
|
光输出功率 |
3dBm±2dBm |
|
最大光学路径损耗 |
10dB |
|
近端与远端机通信 |
FSK通过光纤传输 |
|
告警检测* |
仅近端机：电源故障；光模块或光链路故障等； 远端机连接: 光链路告警; 射频故障告警; 其它远端机NMS参数 |
|
本地告警显示 |
1. LED告警显示 2. 本地USB告警接口 |
|
远程告警连接 |
以太网 |
|
远程控制 |
下行增益和上行增益，功放开关等 |
|
电源 |
90~265VAC，50-60Hz |
|
功耗 |
≤65watt |
|
电源备份 |
双电源热备份 |
|
接头 |
射频接头:N-F；光接头: FC/APC |
|
工作温度范围 |
-20~+45°C |
|
尺寸（宽*深*高） |
483*470*178（4U） |
|
重量 |
≤32kg |
B.1.2 远端机电性能技术指标
产品型号：CR350-QT-A-WM-HR-G-A
|
型号. 类别号. |
350M QT350M33-1 | ||
|
频率范围* |
上行 351~358MHz |
下行 361~368MHz | |
|
工作带宽 |
7MHz |
7MHz | |
|
双工间隔 |
10MHz |
10MHz | |
|
频率误差 |
≤±5x10-8 |
≤±5x10-8 | |
|
载噪比 |
≥20dB |
| |
|
RF测试口 |
---- |
-40dBc | |
|
系统增益（1近端机+1远端机） |
50dB(±2dB) |
50dB(±2dB) | |
|
增益调节范围 |
30dB in 1dB Step |
30dB in 1dB Step | |
|
通带波动 |
≤3dBp-p |
≤3dBp-p | |
|
上行最小接收电平输入电平 |
-100dBm |
---- | |
|
下行最大输出功率 |
---- |
33dBm(±2dBm) | |
|
自动增益控制范围 |
20dB |
20dB | |
|
带内互调 |
≤ -60dBc |
≤ -60dBc | |
|
杂散发射 |
≤-36dBm@ 9KHz~1GHz; ≤-30dBm@ 1GHz~12.75GHz | ||
|
驻波比 |
≤1.5:1 |
≤1.5:1 | |
|
噪声系数@ 最大增益 |
≤5dB |
---- | |
|
光波长 |
1550nm |
1310nm | |
|
光输出功率 |
3dBm±2dBm |
---- | |
|
最大光学路径损耗 |
10dB |
10dB | |
|
近端与远端机通信 |
FSK通过光纤传输 |
| |
|
系统时延 |
≤1.5µs |
| |
|
群时延 |
≤500ns |
| |
|
输入/输出配置 |
射频收发合路，光纤收发合路 |
| |
|
阻抗 |
50Ω |
| |
|
告警检测 |
高温告警(HIT); 门禁告警; 电源告警(PSF); 功放、低噪放告警; 光链路告警等; | ||
|
本地告警指示 |
3. LED报警显示 4. 本地USB告警接口 | ||
|
电源 |
90~265VAC; 50-60Hz | ||
|
功耗 |
≤150watts | ||
|
备份 |
双电源和双功放热备份 | ||
|
MTBF |
50,000小时 | ||
|
防护等级 |
IP65 | ||
|
散热方式 |
热传导对流 | ||
|
工作温度范围 |
-20~+55°C | ||
|
工作湿度范围 |
0~95% (无冷凝) | ||
|
接头类型 |
射频口:N-F; 光接口: LC/UPC | ||
|
尺寸 |
750x430x295mm | ||
|
重量 |
≤51kg | ||
