产品介绍

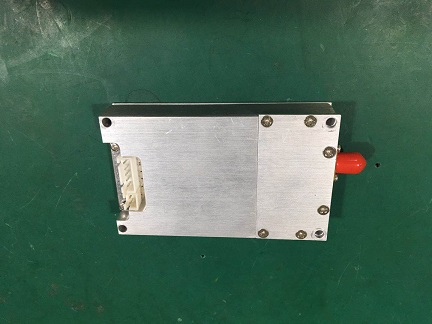

TD_01A模块是基于LTE覆盖系统的基带检波同步模块，包括射频接收和
基带处理子模块。
  射频接收子模块将接收到的LTE射频信号通过基带芯片解调出模拟下行
I/Q信号，基带处理子模块对射频接收输入的LTE模拟下行基带I/Q信号进行数
字化处理得到帧同步信息，根据帧同步信息输出控制信号至LTE覆盖系统，从
而控制LTE覆盖系统的上下行链路的通断状态，当基站信号为下行时隙时，
TD_01A模块的控制端口输出高电平，当基站信号为上行时隙时，TD_01A模块的控制
端口输出低电平（时隙配比2：4）。波形如下图：

模块参数如下：
项目项目项目项目    技术参数技术参数技术参数技术参数
频率范围 D/E/F
接收灵敏度 -93dBm
输入阻抗 50Ω
供电方式 DC+5V
工作温度 -25～+55℃
工作湿度 ≤90%
模块功能 同步指示灯；同步信号输出；未同步指示

备注备注备注备注：：：：模块在TDSCDMA信号强度达到要求的情况下，同步时间在15s内，若在120s
内模块始终未能同步，则模块控制端口持续输出低电平。在连续工作8小时后模块又自
动进入搜索同步状态（模块控制端口输出高电平），若能同步则模块进入同步工作状态
（模块控制端口随信号的上下行时隙改变），若120s内未能同步，则模块控制端口输出
低电平（8小时），依次循环工作。

D1快闪，同时D2亮则标示在进行信号搜索态；D1慢闪，同时D2常亮，则标示同步信号
在正常输出；D1快闪，同时D3常亮，则标示不能同步（信号弱），同步信号输出口输出高
电平（8小时后模块则重新进入信号搜索状态）。
3、 模块尺寸
长：118毫米（mm） 宽：32毫米（mm）

模块参数如下：
项目项目项目项目 技术参数技术参数技术参数技术参数
频率范围 2010-2025MHz
接收灵敏度 -93dBm
输入阻抗 50Ω
供电方式 DC+5V
工作温度 -25～+55℃
工作湿度 ≤90%
模块功能 同步指示灯；同步信号输出；未同步指示
